赤外線カメラ「PENTAX 645Z IR」「PENTAX KP IR」「PENTAX K-70 IR」活用例
産業および農業、
医療分野での活用
PENTAX 645Z IR、PENTAX KP IR、PENTAX K-70 IRの近赤外線撮影機能を活用することにより、産業・農業・医療分野等においても通常撮影では得られない画像を記録・観察することが期待できます。
PENTAX 645Z IRの約5000万画素の超高精細画像は、対象を拡大したい観察用途に好適です。またセンサーの解像度が極めて高いので、広範囲をワンショットで撮影しても拡大観察が容易で、さまざまな用途への応用が期待できます。
シリコンウェハー

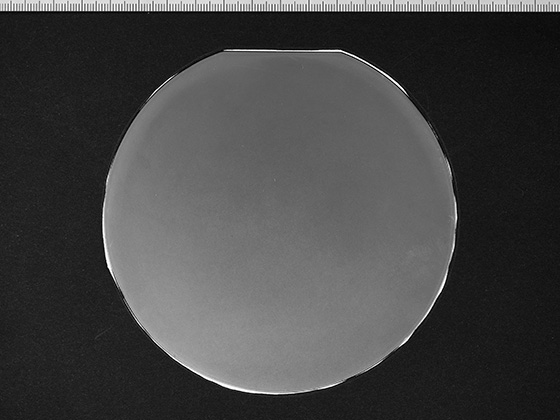

全体 可視光写真
表
裏

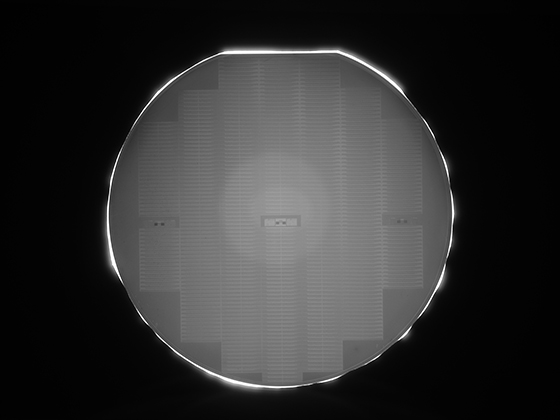

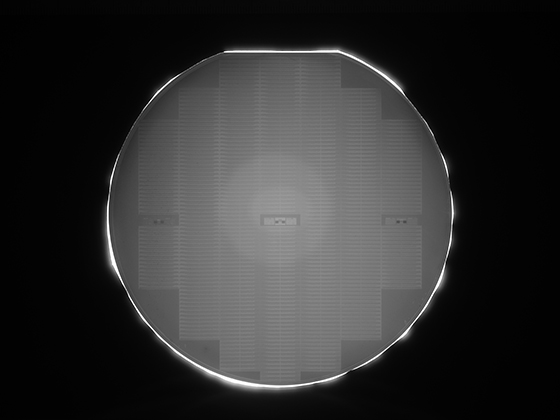

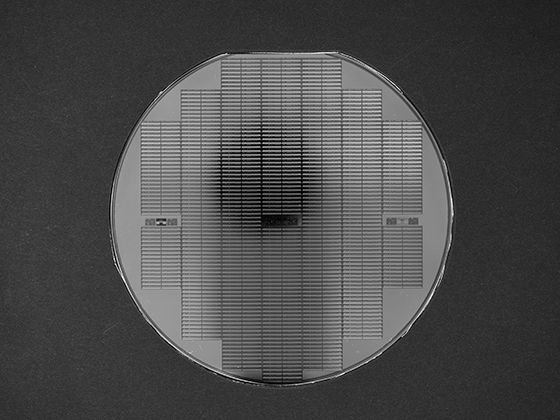

全体 IR写真
表
裏

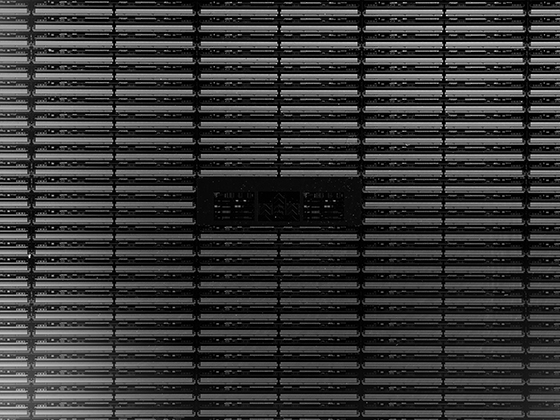

近接 可視光写真
表
裏

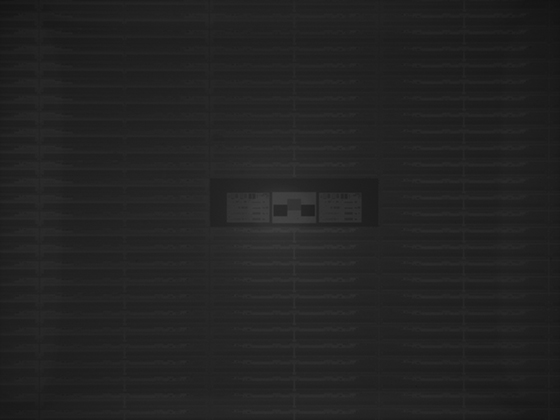

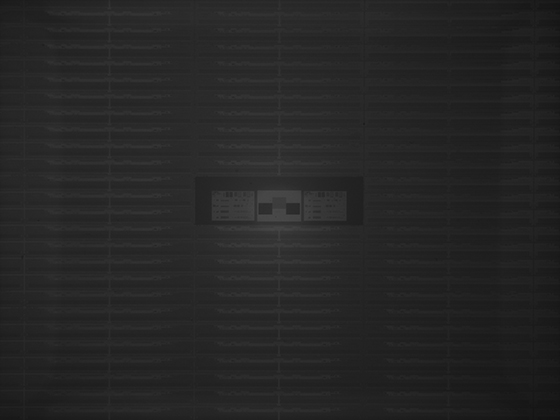

近接 IR写真
表
裏
シリコンは約1100nmまでの赤外光で撮影できる、PENTAX 645Z IRを使用すればウェハー面内の回路を撮影することが可能になります。
ウェハー全面をワンショットで撮影しても高い解像度が得られるため、回路の観察・検査に有効です。
ICカード

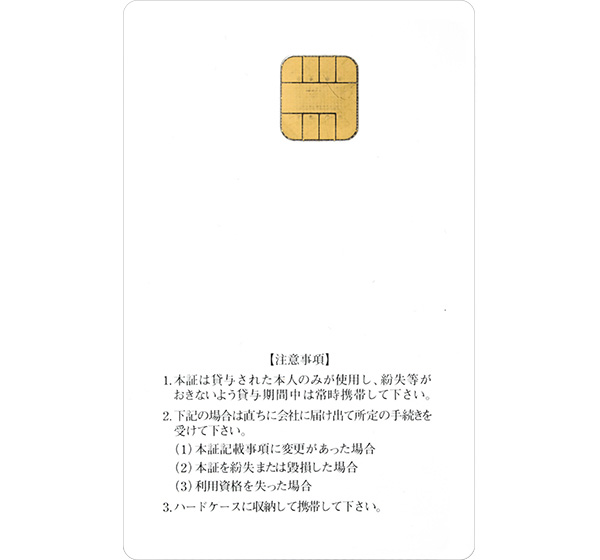

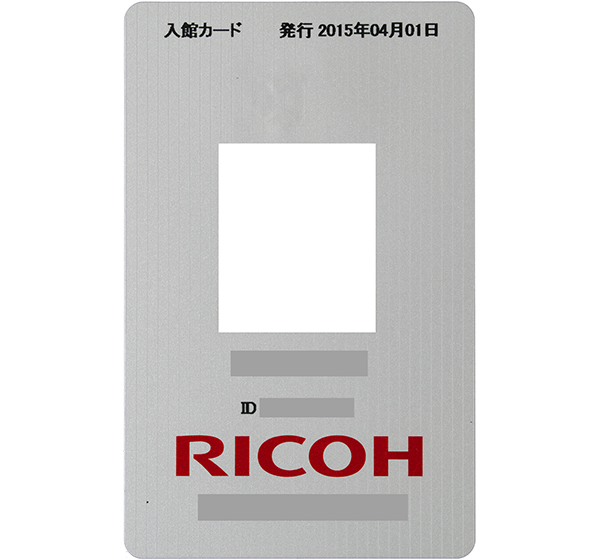

可視光写真
表
裏

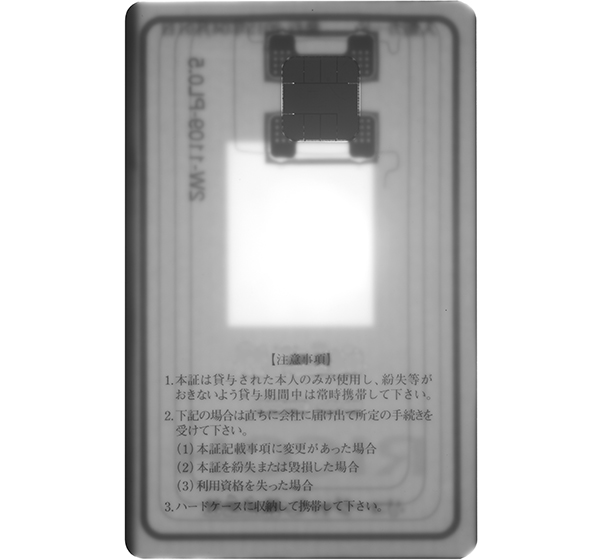

IR写真
表
裏
ICカード表面に印刷されたインクを透過して、内部の回路を撮影可能です。
血管
可視光写真
IR写真
近赤外線は体内を透過しやすい一方、血液中のヘモグロビンに反応するという性質があります。
それを利用して、肉眼では見えない血管を撮影することが可能です。大型の検査装置を使うことなく、診察室や臨床で血管の観察が行えます。
コーヒー飲料(撮影機材:PENTAX KP IR 50㎜Macroレンズ)
可視光写真
IR写真
950㎚シャープカットフィルター使用
ミルク成分の無いブラックコーヒーは赤外線を透過しペットボトルの裏に▲のシールが見えます。
年輪(可視光、赤外光、照明、紫外光 / 撮影機材:PENTAX 645Z IR 120㎜Macroレンズ)
可視光写真(カラー)
照明:蛍光灯
IRカットフィルター装着
可視光写真(白黒)
照明:蛍光灯
IRカットフィルター装着
IR写真(白黒)
照明:ハロゲンランプ
IR86フィルター装着
IR写真(白黒)
照明:赤外LED860㎚
IR86フィルター装着
白黒写真
照明:紫外LED400㎚
フィルター装着なし
注)
400㎚前後~1100㎚前後の感度範囲がありますので
比較用のためテスト撮影してみました。
※通常のレンズを使用しての撮影
※UVレンズは生産、販売はしておりませんので
本来の紫外線撮影の画像とは異なります。
※紫外撮影を推奨する画像ではありません。
材木提供:株式会社太田材木店
赤外レーザー(撮影機材:PENTAX KP IR DA35mmMacroLimitedレンズ)
可視光写真(カラー)
赤外レーザー照射でミラー部が赤く見えますがどのような照射になっているかが分かりません。
IR写真(白黒)IR840シャープカットフィルター装着
赤外レーザーの照射軌道が白く写り、照射が視認できます。
※右写真のピンクで示した位置
眼球の虹彩模様(撮影機材:PENTAX KP IR FA100mmMacroレンズ)
可視光写真(カラー)
通常の可視光では瞳孔部分が分かりにくいです。
IR写真(白黒) IR840シャープカットフィルター装着
瞳孔の部分がハッキリ写ります。
IR写真(白黒) IR840シャープカットフィルター装着
虹彩を見やすくするためコントラストを調整しました。
IR写真(白黒) IR840シャープカットフィルター装着
さらに画像を拡大すると虹彩の模様までクッキリ見えます。
高札(撮影機材K-70IR DA 18-55mmF3.5-5.6AL WR)
可視光写真(カラー)
IR写真(白黒)IR840シャープカットフィルター装着
可視光写真(カラー 拡大)
長期保存のため木材表面の変色/文字の退色が見られ読みづらくなっています。
IR写真(白黒 拡大)IR840シャープカットフィルター装着
赤外撮影によって文字をはっきりと撮影しています。
■神奈川県立公文書館所蔵
『武蔵国都筑郡勝田村文書』
■撮影:リコージャパン
■撮影協力:神奈川県立公文書館
古文書(撮影機材:PENTAX KP IR DA35mmMacroLimitedレンズ)
可視光写真(カラー)
紙が変色し表面にカビのような白い粉が付着して墨の文字が読みにくいです。
IR写真(白黒)IR840シャープカットフィルター装着
墨の成分が残っていれば文字がハッキリ確認できます。
■資料提供:飯塚 卓二
■撮影:田村鑑定調査
■撮影協力:リコージャパン株式会社
顕微鏡への装着も可能です。
※顕微鏡に装着する場合は、市販品の顕微鏡用のKマウントアダプターが必要になります。
顕微鏡に装着して撮影した画像
シリコンウエハーの細かい部分がハッキリと確認できます。
