GPSユニット GP-1 について教えてください。
GP-1 はリコーカメラ G700SE 専用の電子コンパス機能付きのGPS ユニットで、G700SE の側面に取り付けて使用します。
G700SE に GP-1 を接続して撮影すると、GPS 情報( 緯度／経度)、および方位情報を取得して、画像に記録することができます。
GP-1 の取り付け方法と使用方法は以下の手順で行います。
- 1
- カメラ側面カバーを取り外します。
カメラ側面カバーを固定している 2 箇所のネジを、六角レンチで回して取り外してください。取り外したカメラ付属ネジはなくさないように注意してください。
- 2

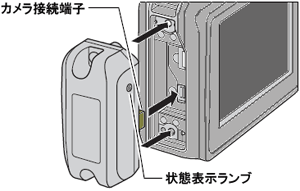

- GP-1 をカメラに取り付けます。
カメラ接続端子をカメラ側のコネクタに挿入し、GP-1 の状態表示ランプが背面になるように取り付けてください。
- 3

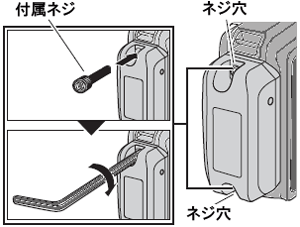

- GP-1 に付属のネジ 2 本で、カメラに固定します。
六角レンチの長い方をネジの頭に差し込み、短い方を手で回して、ネジを2 箇所締めてください。
-
- ・ネジを締めるときは、強く締めすぎないように注意してください。六角レンチの短い方をネジの頭に差し込んで強く締めすぎると、取り付け部が破損する恐れがあります。
- ・GP-1 の取り付け／取り外しは、カメラの電源がオフになっていることを確認してから行ってください。
- ・取り付け／取り外し時は、必要以上に強い力を加えないでください。カメラを破損する恐れがあります。
- 【 注意 】
- 下図の赤丸部分には時計用電池が内蔵されています。
GP-1 の取り付け・取り外しをするときには取り出さないようにご注意ください。
【使用方法】
- 1
- カメラの電源を入れます。
GP-1 には、バッテリーや電源スイッチはありません。カメラの電源が入ると、GP-1 に電力が供給され、状態ランプが緑色に点灯します。その後、自動的に GPS 情報の取得を開始します。
- 2
- GPS 情報の取得情報を確認します。

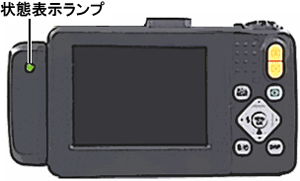

GPS情報の取得中は、状態表示ランプが緑色に点灯します。 GPS 情報の取得が完了すると緑色の点滅に変わります。
- 状態表示ランプにより表示例は、以下になります。
-
ランプの表示 状態の説明 緑色・点滅 GPS 測位中 緑色・点灯 - •カメラの電源オン
- •GPS 衛星探索中
- •カメラに USB 端子を接続中
赤色・点滅 コンパスキャリプレーション実行中 赤色・点灯 コンパスキャリプレーション実行後 消灯 カメラの電源オフ
- 3
- カメラで撮影します。

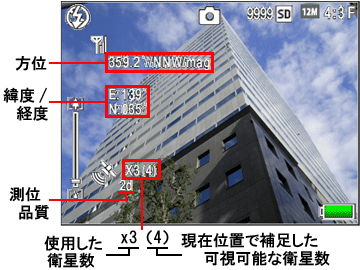

GPS 情報取得すると画像モニターに方位、緯度/経度、測位品質、衛星数等が表示されます。（下図参照）
GPS 情報取得中は、状態表示ランプが緑色に点灯し、GPS 情報の取得が完了すると緑色の点滅に変わります。
カメラの電源をオフにすると、GP-1 の動作も停止します。
- 【 注意 】
- GPS 情報を取得する前に撮影を行うと、撮影した画像に GPS 情報は記録されません。
- 【 主な仕様 】
GPS 受信機 最大追尾衛星数：48 受信時間*1 コールドスタート：約 40 秒
ホットスタート：約 5 秒測位更新間隔 1 秒 データ形式 NIMEA 0183 GPS 精度*1 2D RMS 約 5 m 電子コンパス キャリブレーション マニュアル / オート デュアル式 方位精度*2 ± 6 度 方位分解能 表示分解能 ： 1 度
記録分解能 ： 0.1 度消費電力 300m W 外形・寸法 28.5 mm（幅）× 58.9 mm（高さ）× 25.5 mm（奥行き） 質量 約 26 g 使用温度範囲 －10℃ ～ 40℃ 使用湿度範囲 20 ～ 90 % 保存温度範囲 －20℃ ～ 60℃ 防水・防塵*3 JIS/IEC 防水保護等級 4 級、JIS/IEC
防塵保護等級 6 級（ IP64 ）
- *1 オープンスカイ時（仰角30 度以上に遮蔽物がない晴天時）
- *2 磁北を基準とした誤差
- *3 G700SE 装着時
- 【GPS に関するご注意 】
-
- ●落下させたり、強い衝撃や振動を与えないでください。強い衝撃や振動を与えると、破損や故障の原因となります。
- ●寒暖の差の激しい所で使用すると、温度差によって水滴が生じ、サビやカビの原因になります。カバンなどに入れて周囲の温度に慣らしてからご使用ください。
- ●強い電波や磁気が発生する場所の付近では使用しないでください。電波塔などの周囲や、強い静電気が発生している場所では、正常に機能しない場合があります。
- ●GP-1 を金属などの電波や磁気を遮断するもので覆わないでください。
- ●GPS 情報や方位情報が取得できない場合があります。
- ●本製品はカメラに接続した状態のみ、生活防水（JIS 保護等級4 級）となります。取り付け方が間違っている場合、浸水の原因となることがありますので、正しく取り付けてください。
- ●カメラに取り付けていない状態で、水につけたり、水をかけたり、雨にぬらしたりしないでください。
- ●カメラに取り付けていない状態で、ぬれた手でさわらないでください。
- ●国によっては持込・使用などが制限される場合があります。本機を国外へ持ち出す場合には、その国の法規に従ってください。
-
- ●落下させたり、強い衝撃や振動を与えないでください。強い衝撃や振動を与えると、破損や故障の原因となります。
- ●寒暖の差の激しい所で使用すると、温度差によって水滴が生じ、サビやカビの原因になります。カバンなどに入れて周囲の温度に慣らしてからご使用ください。
- ●強い電波や磁気が発生する場所の付近では使用しないでください。電波塔などの周囲や、強い静電気が発生している場所では、正常に機能しない場合があります。
- ●GP-1 を金属などの電波や磁気を遮断するもので覆わないでください。
- ●GPS 情報や方位情報が取得できない場合があります。
- ●本製品はカメラに接続した状態のみ、生活防水（JIS 保護等級4 級）となります。取り付け方が間違っている場合、浸水の原因となることがありますので、正しく取り付けてください。
- ●カメラに取り付けていない状態で、水につけたり、水をかけたり、雨にぬらしたりしないでください。
- ●カメラに取り付けていない状態で、ぬれた手でさわらないでください。
- ●国によっては持込・使用などが制限される場合があります。本機を国外へ持ち出す場合には、その国の法規に従ってください。
